Trimble Connect AR
Trimble Connect AR

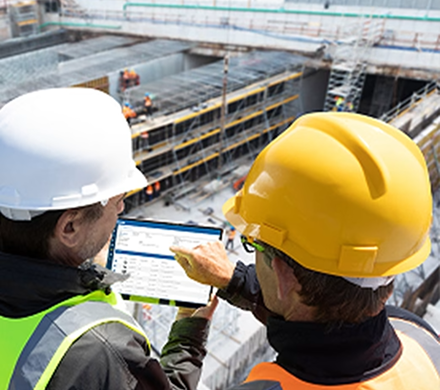

Trimble® Connect® AR은 프로젝트 관리자,
엔지니어 및 시공담당자에게 현장에서 3D모델을
1:1로 시각화 할 수 있는 쉽고 빠른 건설 프로젝트용
증강현실 애플리케이션입니다.
Android, iOS 스마트폰, 태블릿을 통해 액세스 할 수 있습니다.
활용
- AEC 워크플로우 지원
주변환경의 맥락 속에서 자산을 검토
시공과 디지털 설계의 비교가 용이
더 빠른 QA/QC 검사 (시공현장, 모듈제작)
시각화 자료를 바탕으로 프로젝트 이해 관계자의 즉각적인 의사결정
준비데이터
- AR을 지원하는 스마트폰 및 태블릿
- Trimble Connect AR앱에 로그인이 가능한
Trimble Identity(TID) – 연간구독 - AR을 구현할 모델 데이터
주요기능
- 모델배치
빠르고 정확하게 실내공간에 포지셔닝이 가능한 QR마커기반의 모델배치 방식과 수동배치가 가능 - 측정 및 기록
포인트,거리,경사도,면적 - 시각화 도구
투명도 조절, 단면, 뷰거리, 2D&3D 전환, 레이어 온오프 - 이슈 캡쳐
증강현실이 적용된 현장사진을 첨부한 명확한 이슈 전달 - 협업
Trimble Connect를 사용하여 팀과 협력 - 다양한 파일포맷 지원
Trimble Connect 플랫폼을 통해 다양한 파일형식에 대한 AR 워크플로우 지원
* Navisworks, Revit, IFC, SketchUp, DWG, Tekla, TRB, PDF etc.,
Trimble XR10 with HoloLens 2
Trimble XR10 with HoloLens 2
Trimble XR10은 Hololens 2와 안전모가 결합되어
안전제어환경에서 사용하도록 설계된 혼합현실 장치입니다.
실제 작업 현장에서 홀로그램 데이터를 정확하게 정렬하여 작업자가 실제 환경에 중첩된 모델을 검토할 수 있습니다.
실행 가능한 협업 환경을 구축함으로써 현장과 사무실간 프로젝트를 효과적으로 연결 할 수 있습니다.
메뉴 구성
Trimble Connect for HoloLens 메뉴패널
뷰옵션 : 조감도,거리뷰,단면뷰 등
현장 모델배치 (면매칭, QR코드 인식, 축매칭)
할일 (현장 사진 캡쳐 공유)/시퀀싱 (4D)
협업 (뷰공유/ 원격제어)
거리측정 (가상, 현실)
모델 가시성 제어/속성 정보 확인
주요 기능
- 현장에 중첩된 모델을 통해 현장 작업자의 이해도를 높이고 오류를 줄일 수 있는 기회 제공
- 현장 이슈 이미지 캡쳐 및 실시간 공유
- 라이브 협업 세션을 통해 설계 데이터와 현장 데이터 간의 실시간 상호 작용을 통한 생산성 향상
- 객체 속성 확인/ 거리 측정 (가상 객체, 현실 공간)/ 모델별 가시성 제어/ 다양한 뷰 모드 (단면 보기, 거리뷰) / 원격 제어 / 시퀀싱
- 업계에서 사용하는 다양한 3D 데이터 형식 (.SKP, .IFC, .RVT, .DWG, .DXF 등)을 그대로 사용하여 혼합 현실 구현 (Trimble Connect 플랫폼)
- 업계 표준 안전모와 호환되어 안전한 환경에서 사용 (바이저 플립업으로 가상과 현실 모두 시야 확보)
- Hololens1 보다 개선된 시야 각도, 홀로그램 자동 보정 및 손과 시각의 추적 센서
- 개선된 중량 분배 디자인으로 착용감 향상
활용 분야
설계사
설계검토
이해 관계자 협의/승인
시공사
모델 조정
사전 시공
교육
모델 시퀀싱
3D Task
관리
시공 검증
사전제작공장
설계 검토
제작방법 가이드
원격지원
전문 시공사
가상 건설
모델 시퀀싱
설치 가이드
원격 지원
3D Task
유지 보수
시공 검증
유지보수
가려진 설비의 준공뷰
IoT 데이터의 3D뷰
3D Task
관리
원격지원
설계 검토 사무실 현장에서 다양한 이해 관계자와 설계 의도를 전달하고 조율.
로컬 또는 원격 세션을 통해 협업.
가상 건설 시각화현장에서 1:1 스케일로 3D모델을 맵핑하여 수행할 작업을 시각화.
4D 이해를 위한 설치 순서 시각화.
간섭 체크 및 조정잠재적 간섭이슈를 식별하기 위해 설치 계획을 현장에서 사전 확인.
발주전 조립식 부품의 적합성 확인.
조립 및 제작 방법 가이드디지털 환경에서 조립 및 설치방법에 대한 비숙련 작업자 교육.
3D 작업 관리모델에 사전정의된 관측점에서 작업 검토.
현장에서 이슈를 태그하고, 사진과 메모를 추가하여 실시간 공유.
설치검증/QA/QC디지털 계획과 현장을 비교하여 올바른 위치에서 계획된 일정에 시공이 이루어지는지 검증.
트림블 커넥트 소개
Trimble Connect는 건설 프로젝트의 정보를
모든 팀원이 즉시 공유하고 더 나은 의사결정을 위한 협업 프로세스를 지원합니다.

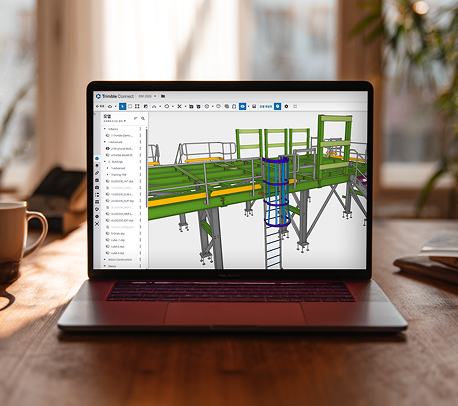

Trimble Connect
Trimble Connect
트림블 커넥트는 건축프로젝트의
전체 라이프사이클에 걸쳐서 정보공유 및 협업을
제공하는 클라우드 플랫폼 및 서비스 입니다.
클라우드 상에 프로젝트를 생성하고 3D모델, 2D도면, 일반문서, 이미지 파일 등 프로젝트 관리에 요구되는 다양한 형식의 파일들을 쉽게 업로드하고 다운로드 합니다.
다양한 디바이스에서 자체 2D,3D뷰어를 지원하고 있어 언제 어디서든 프로젝트 구성원들이 즉각적으로 트림블 커넥트 데이터에 접근하여 확인, 공유, 검토 및 전달을 할 수 있습니다.
메뉴 구성
- 데이터(Date)
문서관리, 파일관리, 2D & 3D 모델 뷰어 - 활동(Activity)
각 데이터 및 구성원의 활동 이력 관리 - 할일(To-Do)
프로젝트문서와 연결된 작업 할당, 관리 및 이슈관리 - 팀(Team)
프로젝트 구성원 조직, 권한관리 - 설정(Setting)
프로젝트 환경설정 (언어, 단위, 데이터동기화, 이메일알림설정 등)
주요 기능
- 다양한 파일포맷의 프로젝트 문서( 3D모델, 2D도면, 문서, 이미지, etc)통합 관리

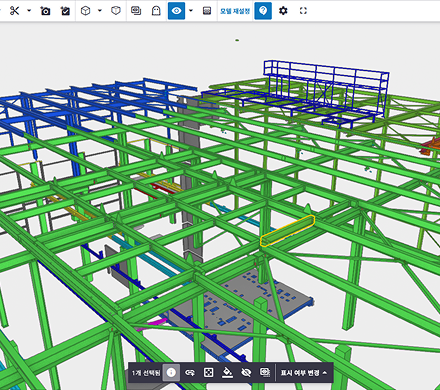

- 3D 모델 검토 ( 보기, 가시성제어, 특정뷰 저장, 객체속성확인, 단면보기, 길이측정,
간섭체크, 객체기반 첨부파일 링크 등) - 이슈관리 ( 마크업, 주석, 스냅샷, BCF파일호환, 할일연동 및 진행상황 추적 )
- 리포트 생성 (Excel 기반 객체속성보고서, 간섭체크 결과보고서, 활동내역보고서, 문서목록 보고서, etc)
활용 어플리케이션
- Trimble Connect for Web
Trimble Connect for Web은 협업프로세스를 구축함에 있어 가장 기본이 되는 어플리케이션 입니다.
처음 프로젝트를 개설하고 협업환경을 구성하는 관리자영역의 작업이 웹버전을 통해 가능합니다. 기본적인 데이터와 협업이력을 다루는 것을 넘어서 팀원을 구성하며, 각 데이터폴더에 대한 구성원들의 접근권한을 제어할 수 있습니다.
또한 프로젝트가 진행될 때는 업로드된 데이터, 구성원들의 활동내역 등 클라우드에 구축된 다양한 정보들에 대해 보고서를 산출 할 수 있습니다.

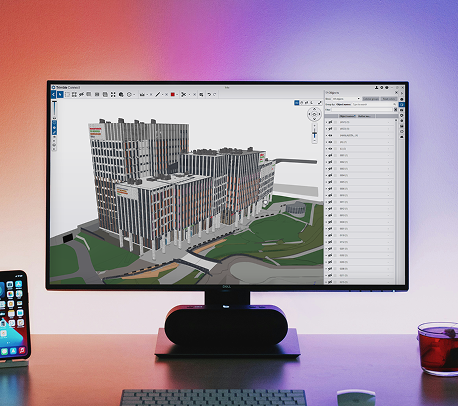

- Trimble Connect for Desktop
Trimble Connect for Desktop은 Window app으로 활용합니다.
PC에 설치하여 사용하며 클라우드 서버의 데이터와 동기화 됩니다. 다른 어플리케이션과 구분되는 점은 3D모델 데이터를 좀 더 상세히 다룰 수 있다는 점입니다.
모델 전체 혹은 객체별 제어가 좀 더 자유로워 객체 속성에 따른 재 그룹화 혹은 필터링, 전체모델이나 객체별 색상변경, 그리드 활성화, 저장된 뷰 목록의 애니메이션 생성과 같은 작업을 수행할 수 있습니다.
또한 3D스캔데이터인 포인트클라우드를 3D뷰어로 확인가능하며 3D모델 데이터와 함께 검토할 수 있습니다.
- Trimble Connect for Mobile
Trimble Connect for Mobile은 현장, 공장 혹은 이동중에 데이터에 접근할 수 있는 편리함을 제공합니다. 클라우드에 구축된 데이터는 즉시 모바일기기에 동기화 되며, 현장에서 시시때때로 발생하는 업데이트 된 정보들을 현장사무실, 본사, 협력사와 시간차 없이 공유할 수 있습니다.
웹이나 데스크탑 어플리케이션에서 제공하는 모델검토 기능을 동일하게 태블릿, 모바일 환경에서도 구현할 수 있으며, ios와 Android를 지원합니다.
Trimble SiteVision
Trimble SiteVision
Trimble® SiteVision™은 실제 시공 현장에 3D 데이터를 접목하여 데이터의 활용성을 확장하는 사용자 친화적인 고 정확도 증강현실 시스템 입니다.
GNSS, EDM (전자 거리 측정) 및 증강 현실 기술을 사용하여 위치를 시각화하고 측정 할 수 있습니다.
주요 기능
- 어떤 각도에서든 실제 스케일로 2D/3D 데이터를 작업 현장에 정확하게 배치하고 표시
- 가려진 자산을 정확하게 위치시키고 표현
- 가벼운 휴대용 핸드헬드 혹은 폴장착 사용 가능
활용
- 복잡한 2D 도면을 해석할 필요없이 새로 설계된 건물, 지하 인프라 시설 (수도, 전력, 가스, 통신), 향후 완성될 경관을 사전에 가시화하여 간섭 및 디자인 검토 수행
- 현장 진행 상황의 시각화, 완료된 작업의 검측, 품질관리 및 이슈사항 조기 식별을 통해 비용감소 및 시간단축
- 레이어 온/오프, 객체 투명도 조정을 통해 원하는 정보를 이해하기 쉽게 시각화
- 데이터 실시간 공유 및 조기발견 이슈에 대해 이미지와 함께 즉각적인 커뮤니케이션을 지원하는 협업도구
기술
- SiteVision 하드웨어는 GNSS, 거리 측정 및 전력 관리 포함
- Android™ 운영 체제 버전 9.0으로 구동되는 사용자 제공 장치에서 실행되는 SiteVision 앱
- Trimble 포지셔닝 및 보정 서비스 (Trimble Catalyst™ GNSS 기술)
- Trimble Cloud 서비스 (Trimble Connect)
준비 데이터
- Trimble SiteVision 통합 포지셔닝 시스템
- SiteVision 앱에 로그인 할 수있는 Trimble Identity (TID)
- 호환되는 Android 휴대폰
- Google Play에서 다운로드 한 SiteVision 응용 프로그램과 월/년간 구독
- AR을 구현할 모델데이터
Infographic for Trimble AR MR VR
구매문의
빌딩포인트는 트림블 빌딩 사업을
전문으로 진행하는 트림블의
글로벌 브랜드 기업입니다.
빌딩포인트는 트림블 빌딩 솔루션의 3Cs(Constructible, Connected, Content-Enabled) 컨셉에 입각하여, 트림블 빌딩 포트폴리오 제품의 사업을 전문으로 진행하는 트림블의 프로페셔널 글로벌 프랜차이즈 기업입니다.
트림블은 건축, 건설 및 토목 분야의 오랜 경험을 바탕으로, 실제 현장과 사무실에서 서로를 이해할 수 있는 워크플로우를 고민하고 개선하여, 비코오피스를 비롯한 GC 솔루션으로 제안하고 있습니다. 트림블 GC솔루션과 함께, 프로젝트 수행에 있어서 진정한 4D에서 6D를 운영하여, 고객사의 효율과 성공적인 프로젝트 수행에 최적의 솔루션을 확인해보시기 바랍니다.
앞서가는 ‘빌딩포인트 코리아’의 트림블 빌딩 BIM 솔루션으로 성공적인 프로젝트를 완성하시기 바랍니다.
트림블은 글로벌 No.1
공간 정보 기반 솔루션 기업입니다.
트림블은 글로벌 No.1 공간 정보 기반 솔루션 기업으로, 트림블 빌딩 파트를 통해 건축/건설 업계의 다양한 요구를 위한 최신 건축/건설 솔루션을 제공하여 효과적인 생산성 향상을 지원합니다.
전문적인 지원을 위해 건축분야(Architecture), 구조분야(Structure), 시공분야(General Constructors/Construction Management,이하 GCCM), MEP 분야, 시행관리분야(Real Estate & Workplace, 이하 REWS)의 5개 영역으로 구분되며, 특히 시공 현장에서 보다 실질적은 시공 BIM 진행을 위해 Field Technology Group을 운영하고 있다.
이러한 다양한 트림블 빌딩의 모든 솔루션은 협업 솔루션인 Trimble Connect(트림블 커넥트)로 ‘하나의 플랫폼’으로 통합되어 서비스를 제공하고 있습니다.
